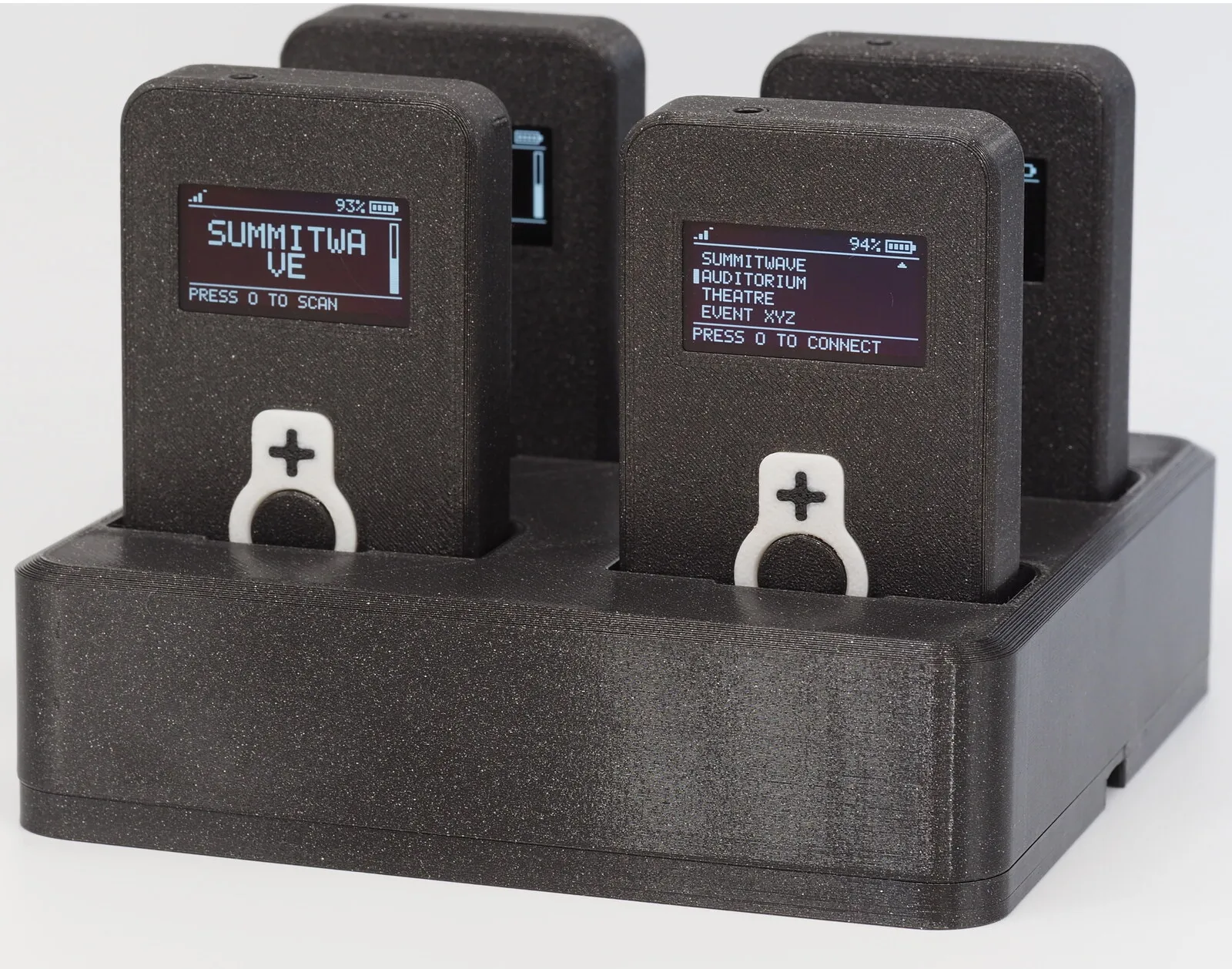

Der SW RX Charger 04 ist ein Vier-Schacht-Ladegerät für den SW RX. Er lädt
bis zu vier Empfänger gleichzeitig über eine einzige USB-C-Versorgung. Einer
der vier Steckplätze dient zusätzlich als Programmierslot zur Konfiguration und
für Firmware-Updates eines eingesetzten Empfängers.
Kapazität & Laden
| Bezeichnung | Wert |
|---|
| Ladeschächte | 4 |
|---|
| Kompatibles Gerät | Summitwave RX |
|---|
| Lademethode | Kontaktladung im Schacht |
|---|
| Gleichzeitiges Laden | Alle 4 Empfänger gleichzeitig |
|---|
| Ladezeit | typ. 4 h (alle Schächte) |
|---|
| Ladeanzeige | LED pro Schacht |
|---|
Konfiguration & Verwaltung
| Bezeichnung | Wert |
|---|
| Konfigurationsport | USB-C |
|---|
| Programmierslot | 1 von 4 Steckplätzen |
|---|
| Funktionen | Empfängerkonfiguration · Kanal-Presets · Firmware-Updates |
|---|
| Host-Verbindung | USB-C zu PC / Mac |
|---|
| Geltungsbereich | Ein Empfänger im Programmierslot |
|---|
Stromversorgung
| Bezeichnung | Wert |
|---|
| Ladeeingang | USB-C · 5 V / 2 A (10 W) |
|---|
| Anschlüsse | 2 × USB-C (Stromversorgung · Konfiguration) |
|---|
| Stromquelle | USB-C-Netzteil 5 V / 2 A |
|---|
Mechanik & Umgebung
| Bezeichnung | Wert |
|---|
| Abmessungen (B×H×T) | 134 × 40 × 134 mm |
|---|
| Gewicht | ca. 300 g |
|---|
| Gehäusematerial | PETG |
|---|
| Farbe | Schwarz |
|---|
| Betriebstemperatur | −10 °C bis +50 °C |
|---|
| Lagertemperatur | −40 °C bis +60 °C |
|---|
Normen & Konformität
| Bezeichnung | Wert |
|---|
| Konformität | CE |
|---|
| Sicherheit | EN 62368-1 |
|---|
| EMV | EN 55032 · EN 55035 |
|---|
| Umwelt | RoHS · REACH · WEEE |
|---|
Datenblatt DS-CHARGER04-DE · Rev. B · 2026-08
